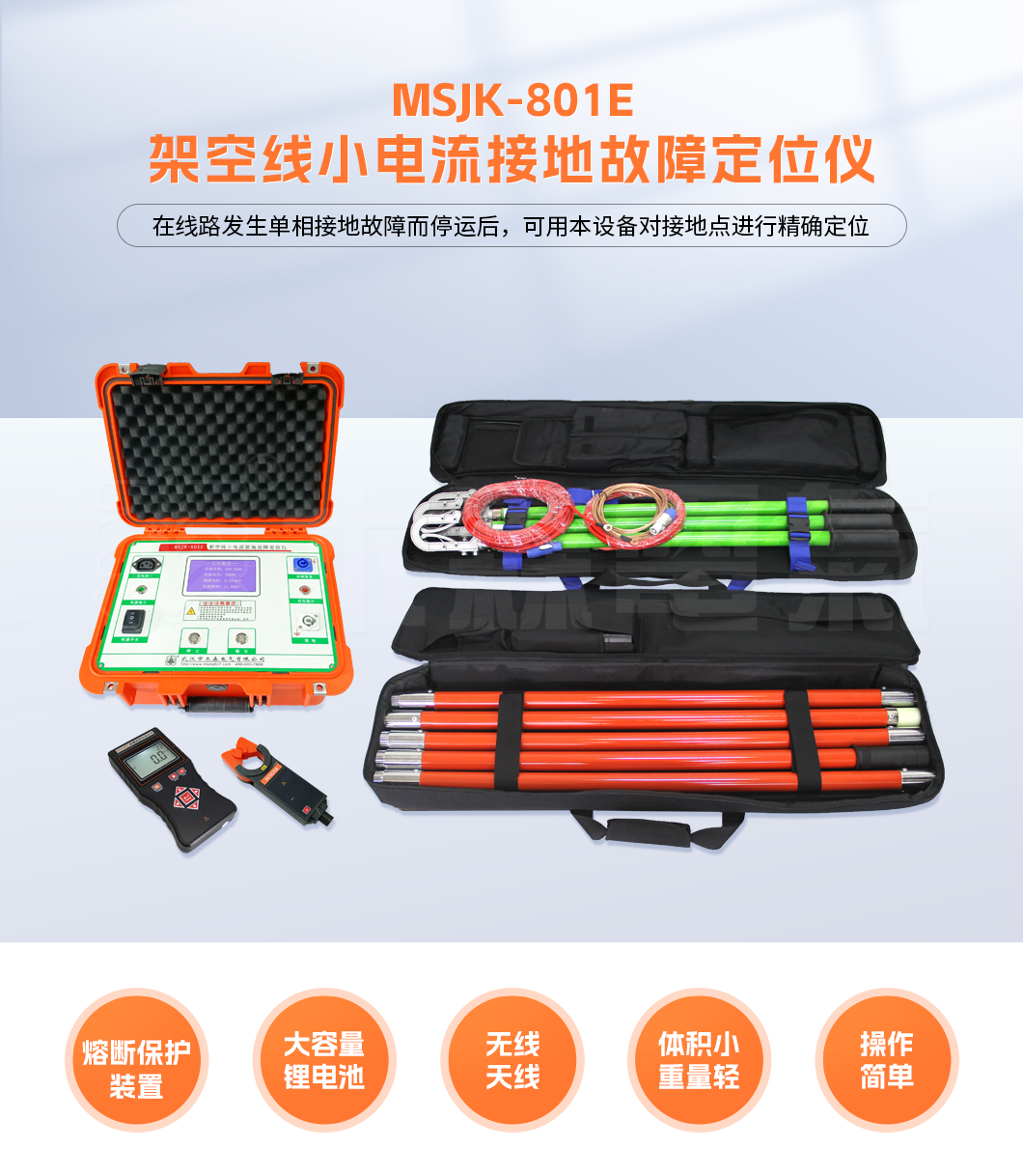

msjk-801e配电网单相接地故障定位装置
|
产品别称： |
配电网单相接地故障定位装置,配电网接地故障定位装置,接地故障定位装置 |
|
参考标准: |
|
|
产品特点： |

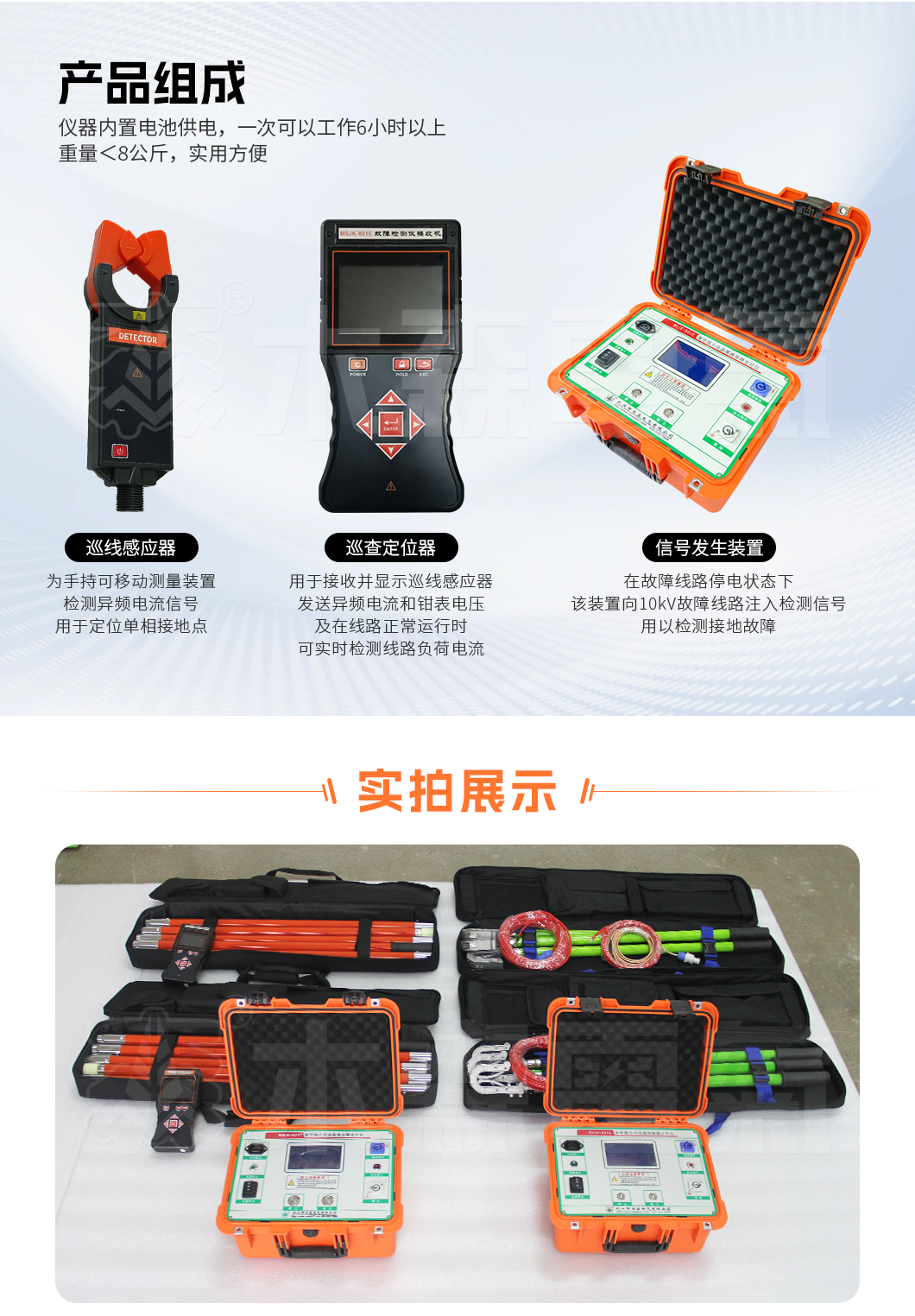

由信号发生装置、巡线感应器、巡查定位器三部分组成，适用于小电流接地系统架空线路，在线路发生单相接地故障而停运后，可用设备对接地点进行精确定位 |
产品简介
msjk-801e配电网单相接地故障定位装置适用于小电流接地系统架空线路，在线路发生单相接地故障而停运后，可用本设备对接地点进行精确定位。
近几年来，随着电网改造工程的实施，10kv配电线路由原来的“两线一地”供电方式改造为中性点不接地的“三相三线”供电方式。10kv配电线路供电方式的改变，增强了配电线路的绝缘水平，降低了配电线路的跳闸率，提高了供电可靠性，减少了线路损耗。但采取新的供电方式在实际运行中，经常的发生单相接地故障，特别是在大风、暴雨、冰雹、雪等恶劣天气情况下，接地故障频繁发生，严重影响了变电设备和配电网的安全、经济运行。故障发生后，由于线长范围广，采用以往凭经验，分段逐段推拉，逐级杆塔检查等传统方法进行排查，费时费力，停电范围大，时间长，很难快速准确查到故障点。
设备用于10kv故障线路停电后快速准确定位接地点，可以实现配网设备在出现故障的情况下的快速查找。减小线路检修人员的劳动强度，省时省力，提高工作效率、供电可靠性和电力企业经济效益。
配电网单相接地故障定位装置产品特点：

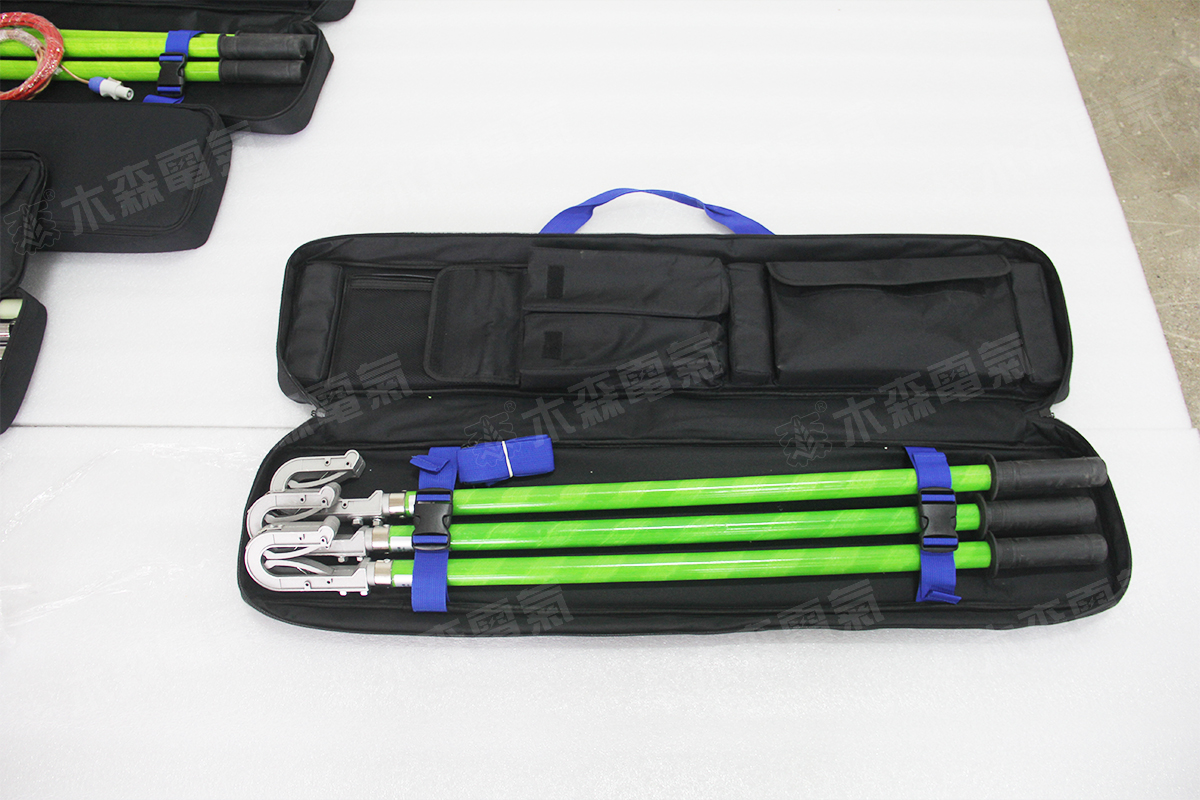

1、通过绝缘杆操作，内部有熔断保护装置，操作安全可靠。
2、装置内配有摇表输出功能，可查找由高阻接地引起的单相接地故障。
3、内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用。
4、信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度。
5、电流采集接收无线天线内置，确保钳表绝对绝缘可靠。
6、背光显示可以设置，方便夜间使用。
7、体积小、重量轻、操作简单、携带方便、4件设备组成。
近几年来，随着电网改造工程的实施，10kv配电线路由原来的“两线一地”供电方式改造为中性点不接地的“三相三线”供电方式。10kv配电线路供电方式的改变，增强了配电线路的绝缘水平，降低了配电线路的跳闸率，提高了供电可靠性，减少了线路损耗。但采取新的供电方式在实际运行中，经常的发生单相接地故障，特别是在大风、暴雨、冰雹、雪等恶劣天气情况下，接地故障频繁发生，严重影响了变电设备和配电网的安全、经济运行。故障发生后，由于线长范围广，采用以往凭经验，分段逐段推拉，逐级杆塔检查等传统方法进行排查，费时费力，停电范围大，时间长，很难快速准确查到故障点。
设备用于10kv故障线路停电后快速准确定位接地点，可以实现配网设备在出现故障的情况下的快速查找。减小线路检修人员的劳动强度，省时省力，提高工作效率、供电可靠性和电力企业经济效益。
配电网单相接地故障定位装置产品特点：
1、通过绝缘杆操作，内部有熔断保护装置，操作安全可靠。
2、装置内配有摇表输出功能，可查找由高阻接地引起的单相接地故障。
3、内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用。
4、信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度。
5、电流采集接收无线天线内置，确保钳表绝对绝缘可靠。
6、背光显示可以设置，方便夜间使用。
7、体积小、重量轻、操作简单、携带方便、4件设备组成。
产品参数

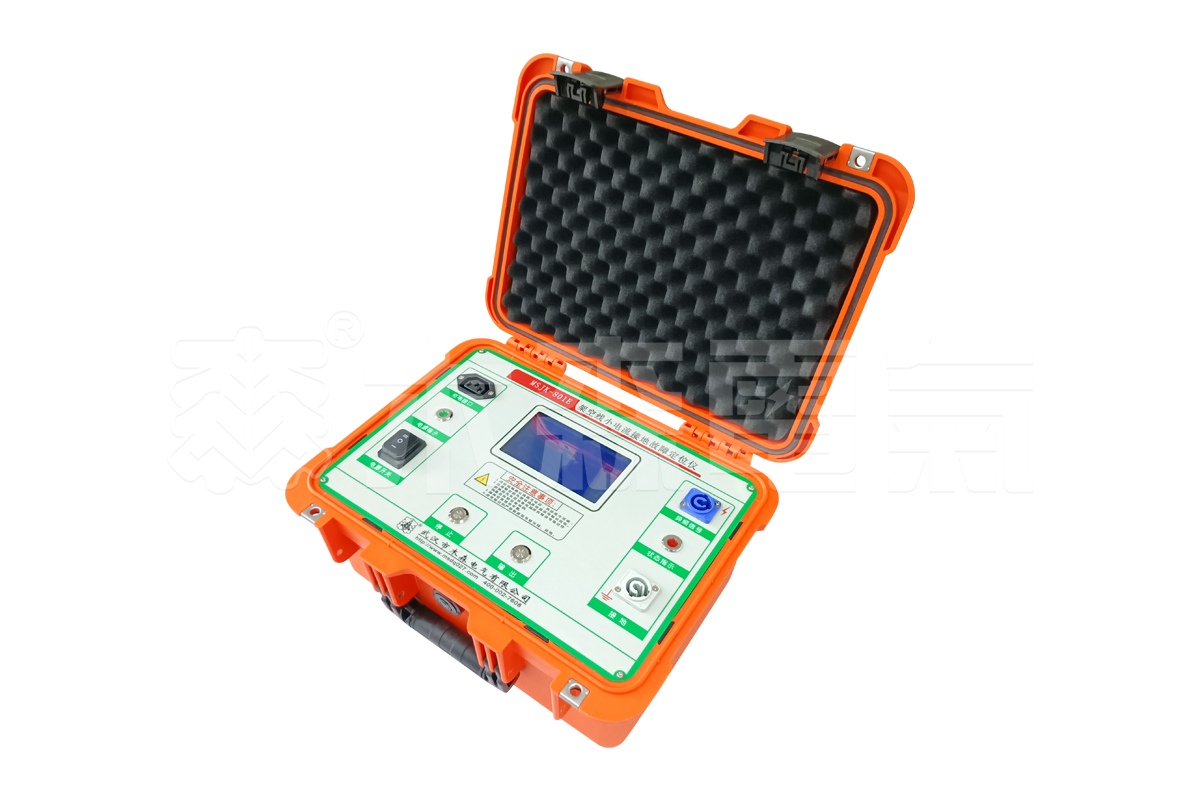

| 信号发生装置 | 异频电流输出范围 | 0-40ma |
| 摇表测量范围 | 0-30mω | |
| 输出精度 | ±1ma | |
| 输出功率 | 150w | |
| 最大开口电压vpp | 8kv | |
| 测量范围 | 0-200kω | |
| 检测线路长度 | 大于100km | |
| 显示方式 | 中文液晶，背光功能 | |
| lcd尺寸 | 90mm*73mm | |
| 电源 | 锂电池24v/12ah | |
| 工作时间 | 大于6h | |
| 工作温度 | -10℃～ 50℃ | |
| 尺寸/重量 | 375mm*300mm*200mm 8kg | |
| 巡线感应器 | 检测方式 | 钳形ct,积分方式 |
| 传输方式 | 433mhz无线传送 | |
| 传输距离 | 大于40m | |
| 钳口尺寸 | φ48mm | |
| 测量范围 | 0.1ma-100.0ma(异频电流) | |
| 测试精度 | ±1%±2ma | |
| 工作时间 | 大于10h | |
| 尺寸/重量 | 255mm*78mm*36mm/340g | |
| 电源 | 内置大容量锂电池、5v充电 mircousb接口 | |
| 检测方式 | 钳形ct,积分方式 | |

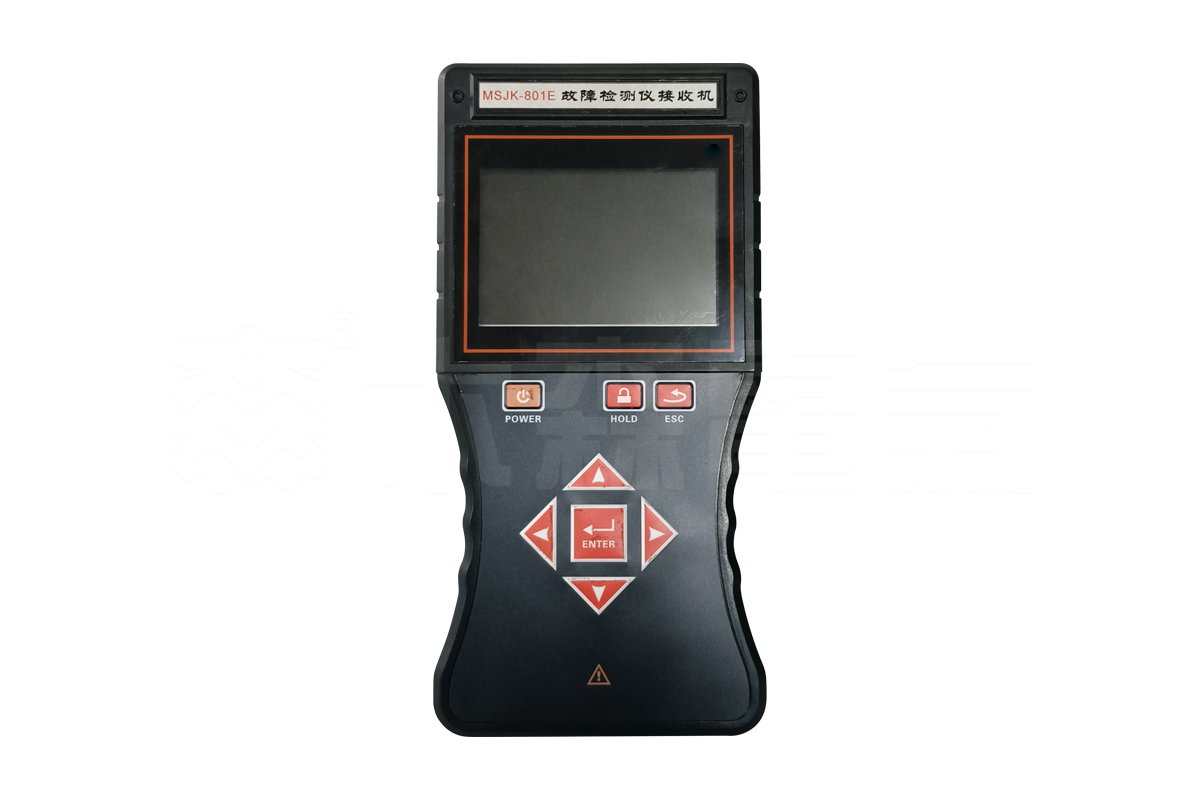

| 巡查定位器 | 显示方式 | 中文液晶，背光功能 |
| 工作时间 | 大于10h | |
| lcd尺寸 | 54mm*50mm | |
| 尺寸/重量 | 80mm*75mm*35mm；300g | |
| 电源 | 内置大容量锂电池，5v充电 mircousb接口 |
=
产品图集

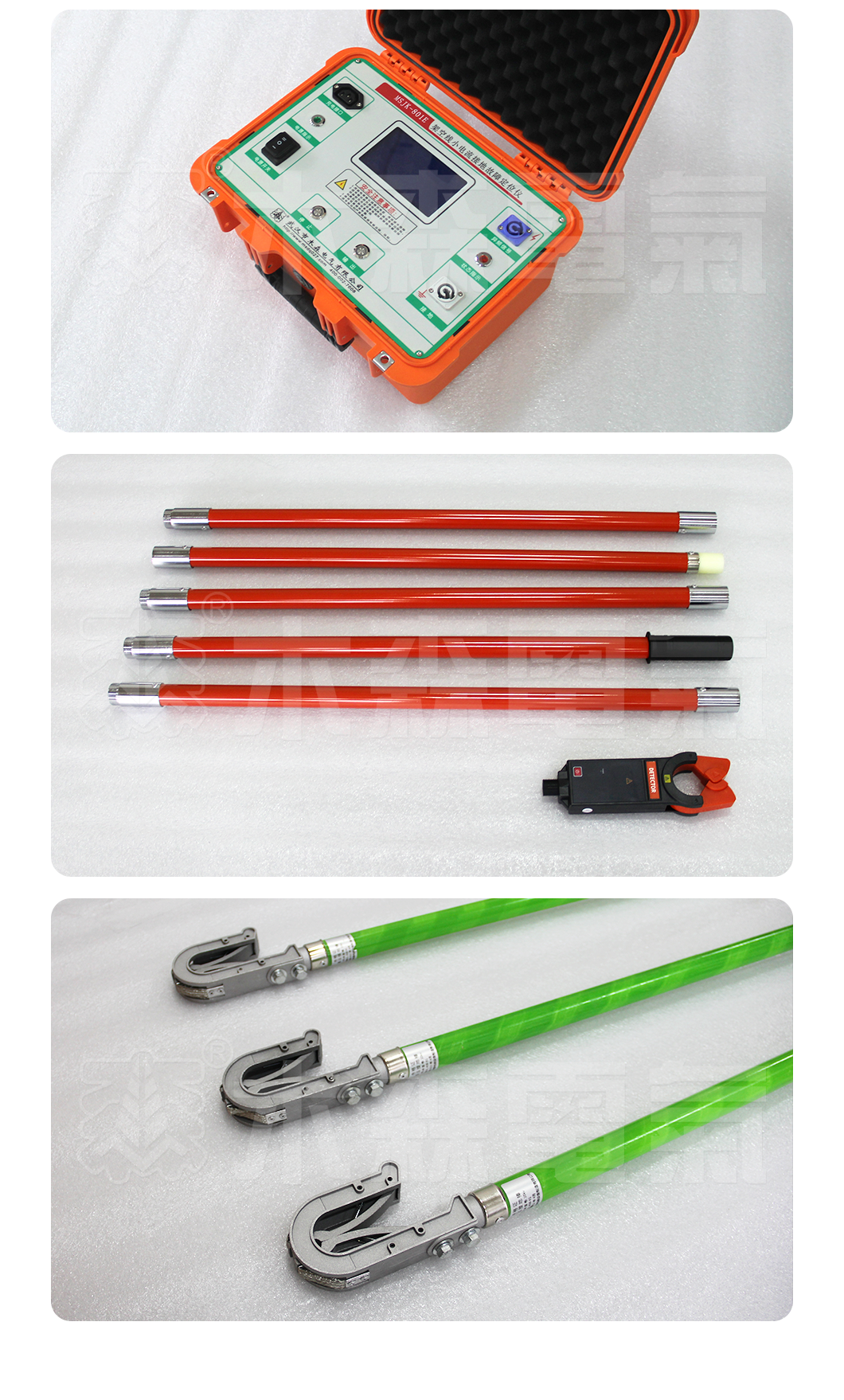

产品图片
 |
 |
 |

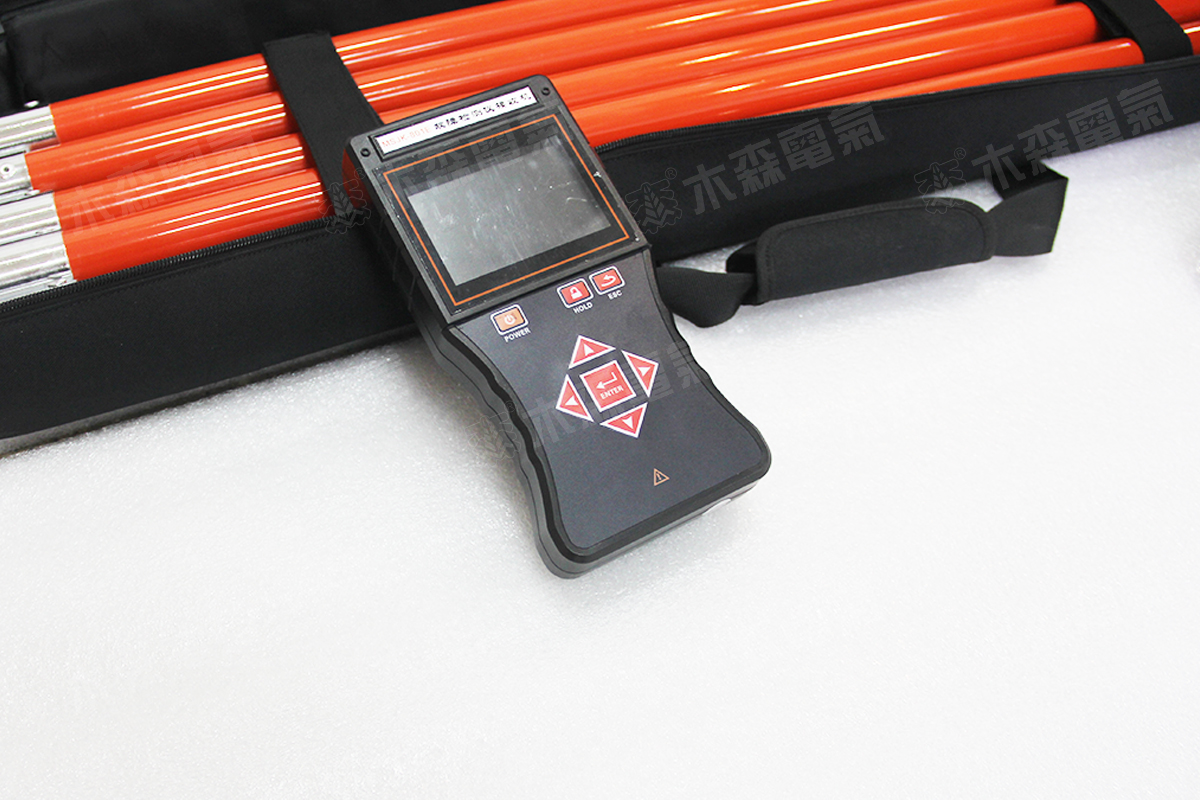

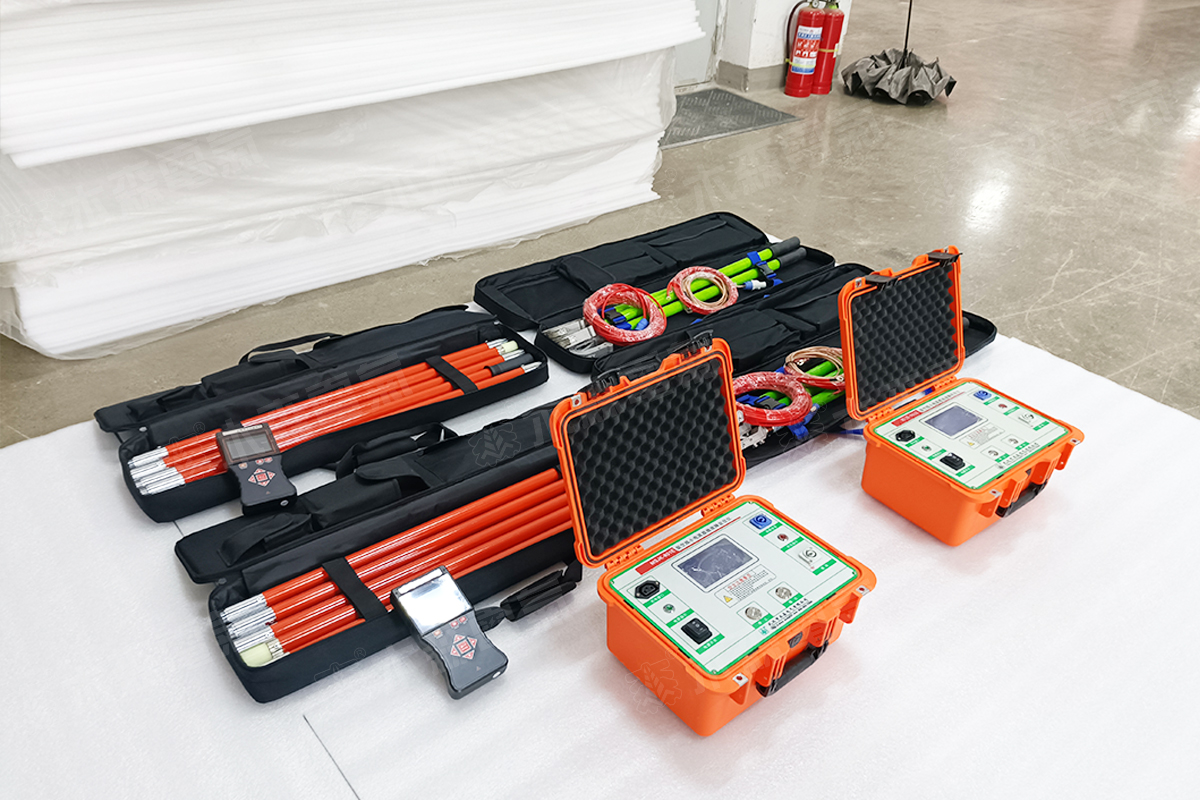

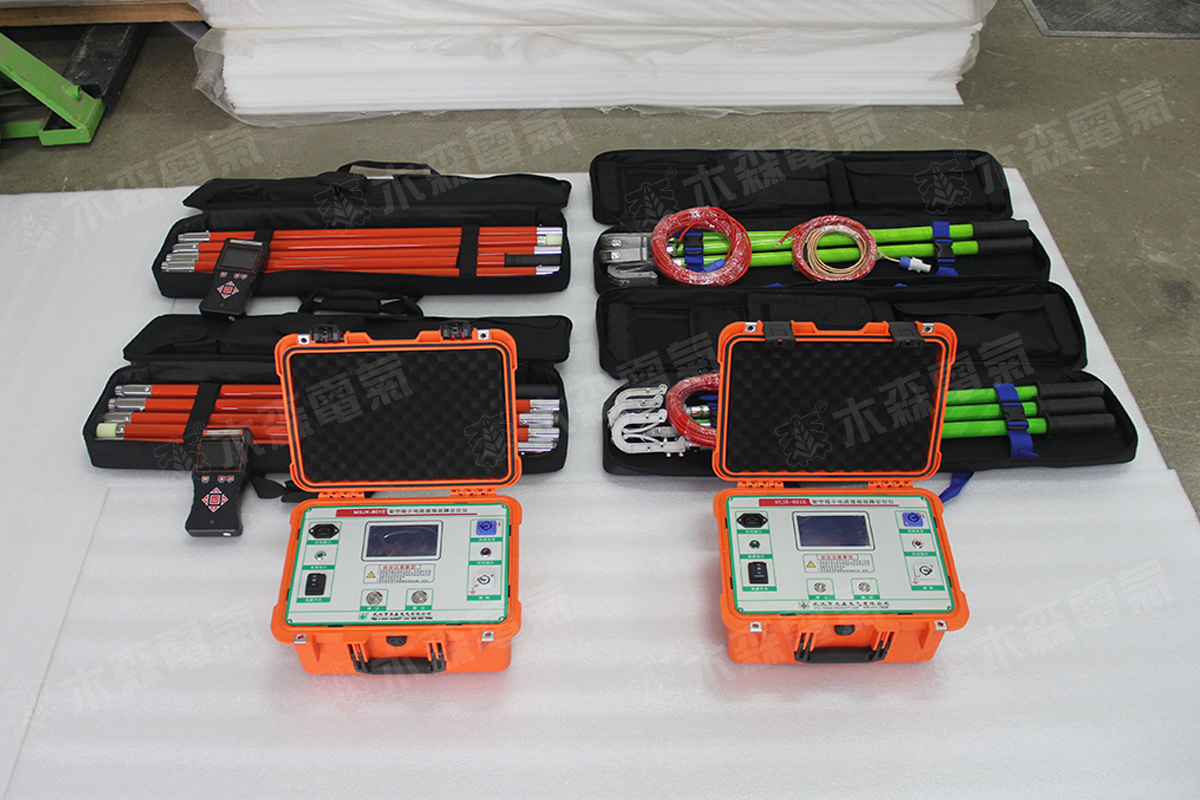

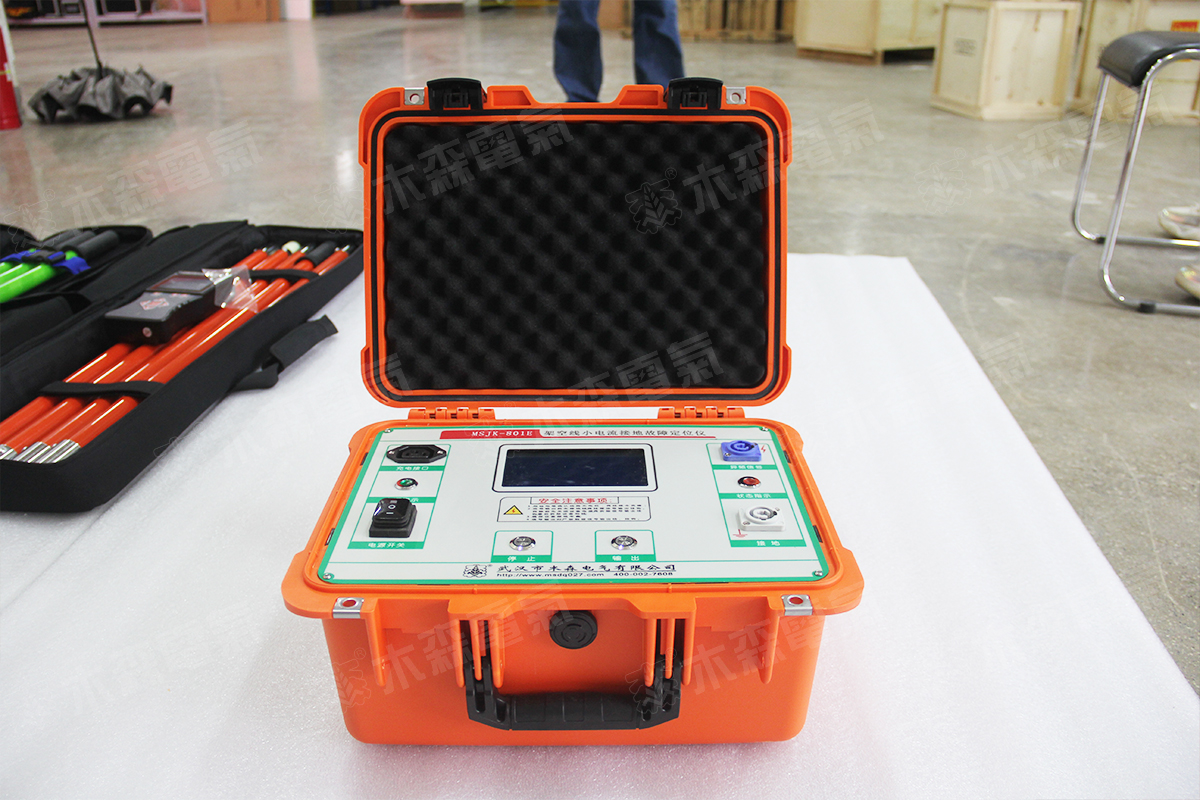

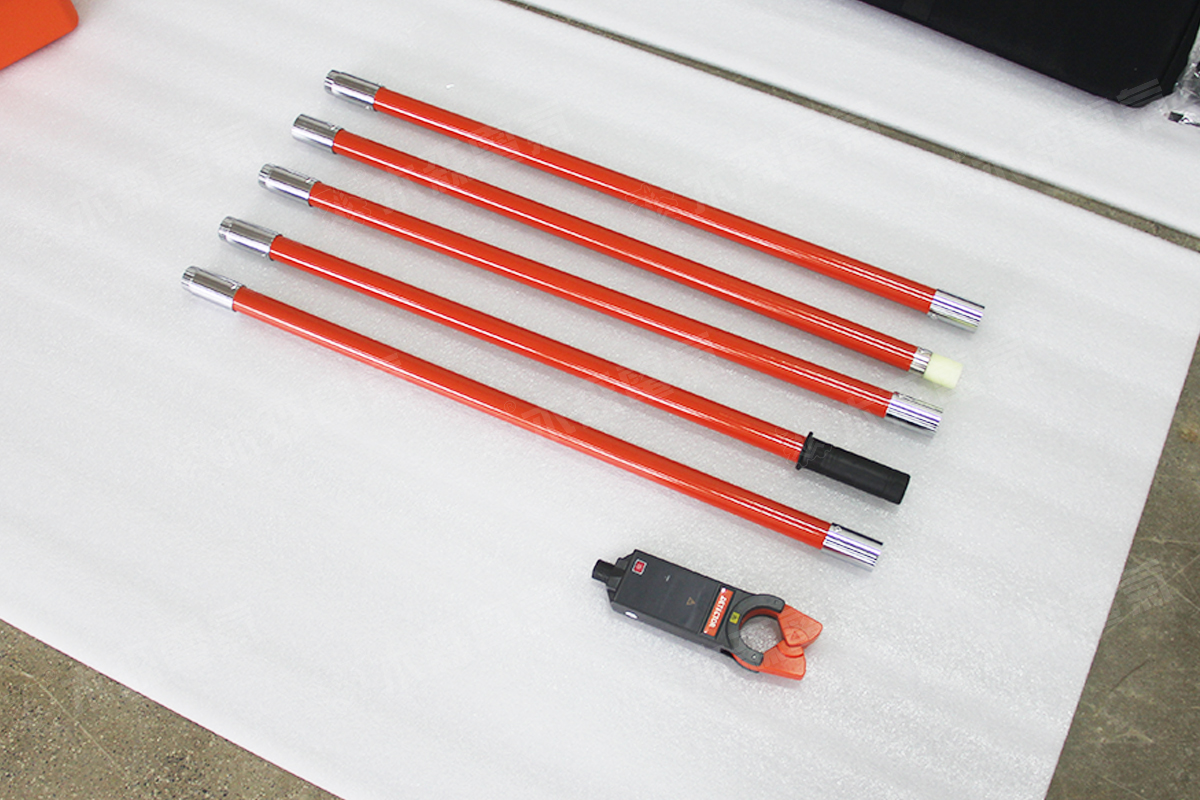

产品实物
 |
 |
 |
 |
 |
 |
 |
 |
 |
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过iso9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、gb/t19001-2008质量管理体系要求、gb/t24001-2004环境管理体系要求、gb/t28001-2011职业健康安全管理体系要求。
 |
 |
|
|
营业执照 |
产品专利 |
iso质量管理体系认证证书 |
售后保障
1、保修期内我们对所销售的设备三月包换。
2、我们售出的设备三年免费维护、长期提供备品备件。
3、保修期内设备软件免费升级。
4、我们保证在15分钟内进行电话指导，助您自行排除设备的简单故障。
5、根据客户要求和实际情况可以送货上门和上门维修，如有其他要求可来电协商、咨询。
6、修理期间，木森电气可免费提供同类产品免费供客户使用，直到设备修好。
7、木森电气所提供的设备专机专号，终生维修。
